Relay adalah komponen elektronika berupa saklar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch).

Gambar.3.relay

d. Motor.

Motor adalah alat yang akan menggerakan pompa

Gambar.4.motor

*bahan

a. transistor bipolar.

Transistor bipolar adalah suatu komponen elektronika yang berfungsi sebagai penyearah arus listrik dan sebagai penguat.

Gambar.5.transistor bipolar.

b. op-amp.

Op-amp adalah suatu komponen elektronika yang berfungsi sebagai penguat arus listrik.

Gambar.6.op-amp

c. resistor.

Resistor adalah suatu komponen yang berfungsi sebagai penahan tegangan dan arus.

Gambar.7.resistor

d.potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.

Gambar.8.potensiometer

3. Dasar teori [kembali]

a. Sensor gas MQ2 adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang di udara serta asap lalu output membaca sebagai tegangan analog.

Gambar.9.Grafik Sensor gas MQ2

Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya.
Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.

b. Sensor LDR

sensor LDR adalah salah satu jenis komponen resistor yang memiliki nilai resistansi berubah-ubah berdasarkan dari intensitas cahaya yang diterima.

Gambar.10.grafik sensor LDR

a. Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :

a. Electromagnet (Coil)

b. Armature

c. Switch Contact Point (Saklar)

d. Spring

Berikut ini merupakan gambar dari bagian-bagian Relay

Gambar.11.struktur relay

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

a. Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)

Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

e. Transistor bipolar adalah transistor tersusun dari semikonduktor tipe P dan tipe N sehingga arus listrik yang mengalir pada transistor ini akan tetap mengikuti karakteristik forward bias dan reverse bias.

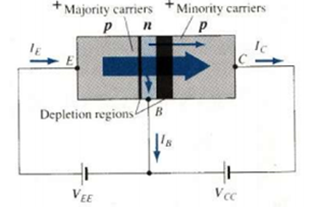

Gambar.12.pola kerja transistor bipolar PNP

Arus yang melewati emitter akan masuk kedalam semikonduktor p yang memiliki sifat kekurangan elektron dan masuk melalui semikonduktor n yang kelebihan elektron. Bila elektron pada semikonduktor n dapat mengalirkan elektron pada semikonduktor p akan membuat depletion layer mengecil yang membuat adanya arus listrik ,sebaliknya pada arus yang akan menuju kolektor (c) akan masuk kedalam semikonduktor n dan melalui semikonduktor p akan menyebabkan depletion layer semakin membesar sehingga arus akan kesulitan melaluinya, namun karena 2 tegangan sumber diserikan maka arus dapat menembus depletion layer yang membesar tersebut. Dikarenakan basis yang tipis dan kecil ,arus yang melewati kaki emitter akan terlebih dahulu sampai pada kaki kolektor lalu pada kaki basis, sehingga dibuat persamaan dengan hukum khirchoff yang menyatakan arus yang masuk sama dengan arus yang keluar. IE = IC + IB.

4. Prinsip kerja [kembali]

Pada saat rangkaian ini menggunakan 2 sensor yaitu sensor gas ,dan sensor LDR. Pada saat telor busuk melewati sensor gas , maka sensor gas akan aktif dan memberikan tegangan pada op-amp dengan mode komparator. lalu diarahkan dengan transistor masuk pada relay dan relay menyambungkan 1 rangkaian , namun motor belum aktif kalau kedua relay menghubungkan rangkaian menjadi rangkaian tertutup . lalu pada saat telor busuk dapat menangahan cahaya sensor LDR , maka LDR akan aktif dan memberikan tegangan pada 2 op-amp dengan mode non-inverting dan komparator. ,lalu diarahkan dengan transistor masuk pada relay dan kedua relay akan aktif dan membuat rangkaian menjadi tertutup dan motor yang diberi tuas akan memindahkan telor busuk.

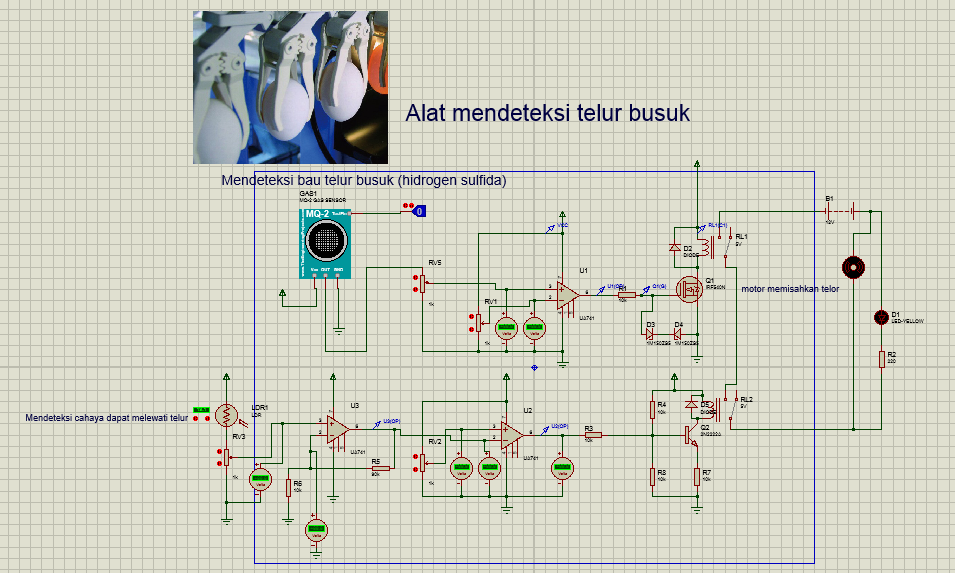

5. Gambar rangkaian. [kembali]

6. Video simulasi [kembali]

7. File download [kembali]

-->file html<<klik disini>>

-->file rangkaian<<klik disini>>

-->file video simulasi<<klik disini>>

-->Data Sheet Resistor<<klik disini>>

-->Data Sheet Reley<<klik disini>>

-->Data Sheet Sensor Gas<<klik disini>>

-->Data Sheet Sensor LDR <<klik disini>>

-->Data Sheet dioda<<klik disini>>

-->Data Sheet transistor<<klik disini>>

-->Data Sheet motor <<klik disini>>
