SUB BAB 3.12 PSPICE WINDOWS TENTANG TRANSISTOR
1. Tujuan
a. Mengetahui pengertian transistor.
b. mengetahui tipe - tipe dari transistor
c. Mengetahui cara kerja pada transistor
2. Alat dan Bahan.
*Alat
a. Battery
Baterai adalah alat elektronik yang berfungsi
menyediakan arus listrik dengan menyimpan energi potensi listrik dalam bentuk
sel elektrokimia (sel volta). Ketika kutub posittif dan negatif baterai di
hubungkan, potensi listrik kedua kutub akan menyebabkan arus listrik mengalir.
Gambar.1. baterai
b. Ground
Grounding atau Pentanahan adalah sistem pentanahan
yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda
potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari
sambaran petir ke bumi
Gambar.2.ground
*Bahan
a. Resistor : berfungsi sebagai penahan tegangan dan arus.
Gambar.3. resistor
Cara membaca nilai resistor pada
warna di dinding resistor yaitu:
Gambar.4. cara menghitung nilai resistor
b. Transistor
Transistor ialah komponen elektronika yang berfungsi
untuk pengarah, pengendali arus listrik. Transistor saat ini juga di kenal
dengan pengendali arus listrik yang unik

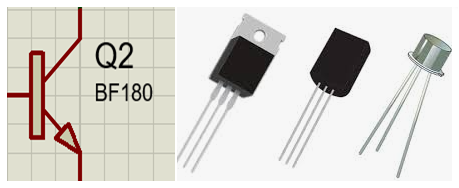

Gambar.5.transistor
3. Dasar teori
Transistor
adalah komponen yang tersusun dari semikonduktor yang dapat berfungsi sebagai
penguat, pengendali, penyearah, dan lain sebagainya. dengan transistor ini
perangkat elektronika dulu yang berukuran besar dapat dirancang menjadi kecil
dan dapat dibawa – bawa. Transistor dibagi menjadi dua yaitu bipolar dan
unipolar.
1. Bipolar,
Gambar.6.tipe transistor bipolar (a) bipolar tipe NPN, (b) bipolar tipe PNP
Transistor bipolar memiliki dua tipe transistor yaitu NPN dan PNP . kedua transistor ini bisa dibedakan dari penyusunan komponen semikonduktor tipe P dan semikonduktor tipe Nnya.

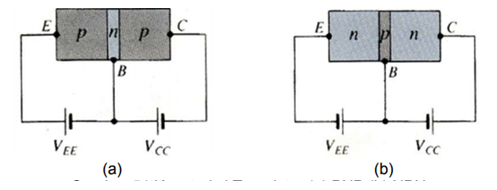

Gambar.7.tipe transistor bipolar (a) bipolar tipe PNP, (b) bipolar tipe NPN
Karena transistor tersusun dari semikonduktor tipe P dan tipe N sehingga arus listrik yang mengalir pada transistor ini akan tetap mengikuti karakteristik forward bias dan reverse bias.
Gambar.8.pola kerja transistor bipolar PNP
Arus yang melewati emitter akan masuk kedalam semikonduktor p yang memiliki sifat kekurangan elektron dan masuk melalui semikonduktor n yang kelebihan elektron. Bila elektron pada semikonduktor n dapat mengalirkan elektron pada semikonduktor p akan membuat depletion layer mengecil yang membuat adanya arus listrik ,sebaliknya pada arus yang akan menuju kolektor (c) akan masuk kedalam semikonduktor n dan melalui semikonduktor p akan menyebabkan depletion layer semakin membesar sehingga arus akan kesulitan melaluinya, namun karena 2 tegangan sumber diserikan maka arus dapat menembus depletion layer yang membesar tersebut. Dikarenakan basis yang tipis dan kecil ,arus yang melewati kaki emitter akan terlebih dahulu sampai pada kaki kolektor lalu pada kaki basis, sehingga dibuat persamaan dengan hukum khirchoff yang menyatakan arus yang masuk sama dengan arus yang keluar. IE = IC + IB
Bentuk rangkaian pada transistor bipolar
salah satunya disusun sebagai berikut:
Gambar.9.rangkaian transistor bipolar
2. Uni polar.
Gambar.9. transistor unipolar (a)channel n dan (b)channel p
Transistor unipolar ini sering juga disebut sebagai
Transistor Efek Medan (FET) karena pengoperasiannya hanya tergantung pada salah
satu muatan pembawa saja. Transistor Efek Medan atau Field Effect Transistor
yang disingkat menjadi FET ini adalah jenis Transistor yang menggunakan listrik
untuk mengendalikan konduktifitasnya. Yang dimaksud dengan Medan listrik disini
adalah Tegangan listrik yang diberikan pada terminal Gate (G) untuk
mengendalikan aliran arus dan tegangan pada terminal Drain (D) ke terminal
Source (S).
Problem 8 dan problem 9:
Gambar.8.pola kerja transistor bipolar PNP
1.
Arus transistor manakah
yang selalu terbesar? Mana yang selalu paling kecil? Yang dua arus yang relatif
dekat besarnya?
2.
Jika arus emitor dari
transistor adalah 8 mA dan IB 1/100 dari IC, tentukan nilai IC dan IB?
Penyelesaian problem 8 dan problem 9:
1.
-Arus transistor yang
selalu terbesar adalah arus yang melalui emiter atau IE,
-Arus transistor yang selalu terkecil adalah arus yang
melalui basis atau IB
-dua arus yang relatif dekat besarnya adalah arus yang
melalui emiter dan arus yang melalui kolektor.
2. DIK: IB = IC/100
&
IE=8mA
DIT: a. IC=.....?
b. IB=......?
JAWAB:
IE = IC +IB
8 = IC + IC/100
8
=
101/100 . IC
800/101 = IC
a.
IC = 7,921 mA
b.
IB = 7,921 mA/100 =
79,21 . 10^-6 A = 79,21 microA
4 .
Prinsip kerja rangkaian
Prinsip kerja rangkaian transistor
yaitu 2 tegangan sumber pada rangkaian akan mengalirkan arus listrik melalui
titik kolektor dan basis sehingga kedua tegangan sumber diberi tanda yaitu VCC dan
VBB ,mengingat karakterisik arus pada transistor yaitu menggunakan hukum
khirchoff maka jumlah arus pada titik kolektor dan basis sama dengan arus yang
mengalir melalui emitor.
5. Gambar rangkaian
Gambar.10.rangkaian transistor bipolar dengan proteus
6. Video
simulasi
7. Download file
--> file html<<klik disini>>
-->file rangkaian gambar 8 <<klik disini>>
-->file video simulasi <<klik disini>>
