SUB BAB 2.1 INTRODUCTION DIODA
1. Tujuan
[kembali]
a. Mengetahui pengertian dari dioda
b. Mengetahui pola perilaku kerja dioda
2. Alat dan bahan
[kembali]
àAlat
a. Baterai : berfungsi sebagai sumber energi listrik yang nanti dialirkan dalam rangkaian listrik.
Gambar.1.baterai
b. Ground : berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting.
Gambar.2. Ground
àBahan
a. Resistor : berfungsi sebagai penahan tegangan dan arus.
Gambar.3. resistor
Cara membaca nilai resistor pada warna di dinding resistor yaitu:
Gambar.5. cara menghitung nilai resistor
b. Dioda
Dioda adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan berfungsi untuk mengalirkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya.
Gambar.6. dioda
3. Dasar teori
[kembali]
Dioda adalah Kata “dioda” adalah di = dua dan ode = elektroda .Jadi dioda adalah piranti dua terminal yang terbuat dari bahan semikonduktor dengan arah arus tertentu.
Adapun dua tipe semikonduktor dalam pengaplikasian dioda yaitu sebagai berikut:
1 . semikonduktor tipe n
Gambar.7. semikonduktor tipe n
tipe semikonduktor n ini memiliki muatan elektron sebagai mayoritas sehingga tipe ini kelebihan muatan elektron.
2 . semikonduktor tipe p
Gambar.8. semikonduktor tipe p
Tipe semikonduktor p ini memiliki muatan proton sebagai mayoritas seingga tipe ini kekurangan muatan elektron.
Pada kedua tipe tersebut di bentuk menjadi 3 bentuk persambungan,adapun bentuk persambungan ini yang menjadi pola prilaku kerja dari dioda adalah sebagai berikut:
1 . lapisan pengosongan
Gambar.9.persambungan semi konduktor tipe p dan tipe n
Dalam persambungan ini terdapat batas lapisan kosong yang memiliki ion – ion positif dan negatif yang netral yang menyambungkan tipe p yang masih kekurangan muatan elektron dan tipe q yang kelebihan muatan elektron. Karena tegangan 0 maka tidak ada arus yang mengalir.
2 . forward bias

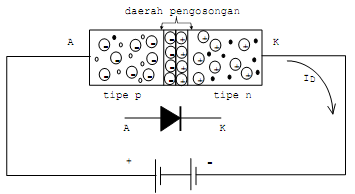

Gambar.10. bentuk forward bias
Pada persambungan ini dipasang sumber tegangan muatan elektron yang terdapat pada semikonduktor p bergerak menuju sumber tegangan dan muatan elektron padasumber tegangan bergerak menuju semikonduktor n yang kelebihan muatan elektron, karena semi konduktor p yang kekurangan muatan elektron maka muatan elektron pada semikonduktor tipe n akan mengalir menuju semikonduktor p melewati depletion layer. Dengan sendirinya ion pada depletion layer akan bergerak karena ada nya arus .
3 . reverse bias
Gambar.11. bentuk reverse bias
Berkebalikan dengan forward bias, tegangan pada persambungan ini dibalik yang membuat elektron pada semikonduktor n yang kelebihan elektron akan mengalir pada tegangan sumber, dan tegangan sumber kembali mengalirkan pada semikonduktor p yang kekurangan elektron sehingga menyebabkan ion – ion depletion layer semakin banyak dan tidak memungkinkan lagi terjadinya arus listrik. Dan biasanya jika menggunakan pola perilaku dioda ini akan menyebabkan kerusakan bahakan terbakar pada komponen.
Problem :
1. Tentukan nilai Vo dan ID pada rangkaian berikut:
a.
b.
2. Tentukan nilai Vo1 dan Vo2 pada rangkaian berikut:
a.
b.
4. Prinsip kerja
[kembali]
Tegangan akan mengalir dari tegangan sumber yaitu baterai ke resistor dan ke dioda , lalu memasangkan beberapa titik yang akan diuji tegangan dan kuat arusnya melihat pengaruh dari dioda
5. Gambar rangkaian
[kembali]
1. a.
Dengan kuat arus yang akan diterima dioda atau ID = 0,01 A dan Vo=10,7 V
b.
Dengan kuat arus yang akan dilalui dioda atau ID = 0,01 dan Vo = 20,0
2. a.
Dengan nilai tegangan Vo1= 11,4 V dan Vo2 = 0,69 V
b.
Dengan nilai tegangan Vo1= 8,70 V dan Vo2=6,37 V
6. Video simulasi [kembali]
8, a)
8, b) 9, a)9, b)
7. File download
[kembali]
--> file html:<<klik disini>>
-->file rangkaian 8,a:<<klik disini>>
-->file rangkaian 8,b:<<klik disini>>
-->file rangkaian 9,a:<<klik disini>>
-->file rangkaian 9,b:<<klik disini>>
-->video simulasi :<<klik disini>>
